散点图

散点图（Scatter Plot）主要是以点为主，数据是不连续的数据，通过设置线的型号为圆点来完成。 其余的线的形状为：

  • '.' point marker
  • ',' pixel marker
  • 'o' circle marker
  • 'v' triangle_down marker
  • '^' triangle_up marker
  • '<' triangle_left marker
  • '>' triangle_right marker
  • '1' tri_down marker
  • '2' tri_up marker
  • '3' tri_left marker
  • '4' tri_right marker
  • 's' square marker
  • 'p' pentagon marker
  • '*' star marker
  • 'h' hexagon1 marker
  • 'H' hexagon2 marker
  • '+' plus marker
  • 'x' x marker
  • 'D' diamond marker
  • 'd' thin_diamond marker
  • '|' vline marker
  • '_' hline marker

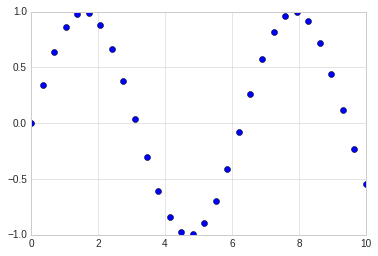

简单散点图

#准备环境
%matplotlib inline
import matplotlib.pyplot as plt
import numpy as np

# 设置风格
plt.style.use('seaborn-whitegrid')


x = np.linspace(0,10, 30)
y = np.sin(x)

# 通过设置线型为点来完成三点图的显示
plt.plot(x, y, 'o', color='blue')


[<matplotlib.lines.Line2D at 0x7fe668f962b0>]

png

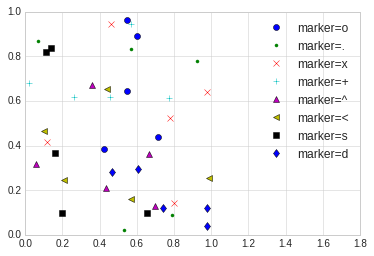

其他散点图形状

# 散点图的形状展示

rng = np.random.RandomState(0)

for marker in ['o', '.', 'x', '+', '^', '<', 's', 'd']:
    plt.plot(rng.rand(5), rng.rand(5), marker, label='marker={}'.format(marker))
    plt.legend(numpoints=1)
    plt.xlim(0, 1.8)

png

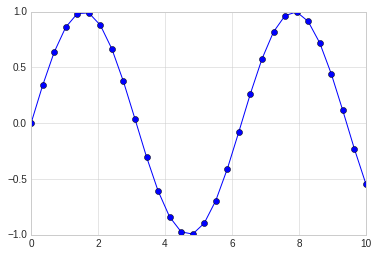

点线结合的图

在plot的使用中，对线的类型使用直线(-)，圆圈(o)可以画出带有点线结合的图形。

x = np.linspace(0,10, 30)
y = np.sin(x)

# 通过设置线型为点来完成三点图的显示
plt.plot(x, y, '-o', color='blue')

[<matplotlib.lines.Line2D at 0x7fe6692aa748>]

png

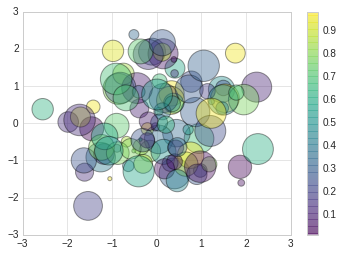

使用plt.scatter画散点图

另一个画散点图的函数是scatter，用法和plot函数类似。

但scatter更加灵活，甚至可以单独控制每个散点不同的属性，例如大小，颜色，边控等。

相对来讲，对于大量数据的渲染，plot效率要高于scatter。

# scatter案例

rng = np.random.RandomState(0)
x = rng.randn(100)
y = rng.randn(100)

colors = rng.rand(100)
sizes = 1000 * rng.rand(100)
plt.scatter(x, y, c=colors, s=sizes, alpha=0.4, cmap='viridis')

#显示颜色条
plt.colorbar()

<matplotlib.colorbar.Colorbar at 0x7fe668405438>

png
